Especificações Técnicas e Configurações do USV Hi-Target BS-15
Para atender às demandas rigorosas do setor de pesquisa de plataforma continental e levantamentos costeiros, o Hi-Target BS-15 foi projetado com especificações industriais. Abaixo, detalhamos os parâmetros técnicos que garantem a performance e a confiabilidade deste equipamento em campo.
Guia Essencial da Série iBoat USV: Soluções Autônomas para Levantamento Hidrográfico e Pesquisa Offshore
A série iBoat oferece Veículos de Superfície Não Tripulados (USV) avançados, projetados para mapeamento subaquático, monitoramento ambiental e pesquisa de plataforma continental. Ideais para operações B2B e projetos complexos da Wams.com.br, esses USVs combinam navegação autônoma, precisão GNSS e integração com sensores oceanográficos, garantindo máxima automação de processos e eficiência operacional.
iBoat BS15: Plataforma robusta de monitoramento (40 kg) para topografia subaquática avançada. Suporta ecobatímetro multifeixe (Multibeam), sonar de varredura lateral e ADCP. Possui resistência superior a intempéries (Nível 4 de vento e Nível 3 de ondas), perfeito para pesquisas marítimas e offshore exigentes.
iBoat BS15: Plataforma robusta de monitoramento (40 kg) para topografia subaquática avançada. Suporta ecobatímetro multifeixe (Multibeam), sonar de varredura lateral e ADCP. Possui resistência superior a intempéries (Nível 4 de vento e Nível 3 de ondas), perfeito para pesquisas marítimas e offshore exigentes.
Principais Tecnologias e Automação de Processos
A transição para operações com o USV BS-15 elimina os altos custos operacionais de embarcações tripuladas convencionais. Projetado para suportar integração rápida de equipamentos acústicos, o sistema reduz o tempo de mobilização e elimina riscos em áreas de difícil navegação. O resultado são levantamentos mais ágeis, seguros e financeiramente eficientes para o setor de engenharia costeira.

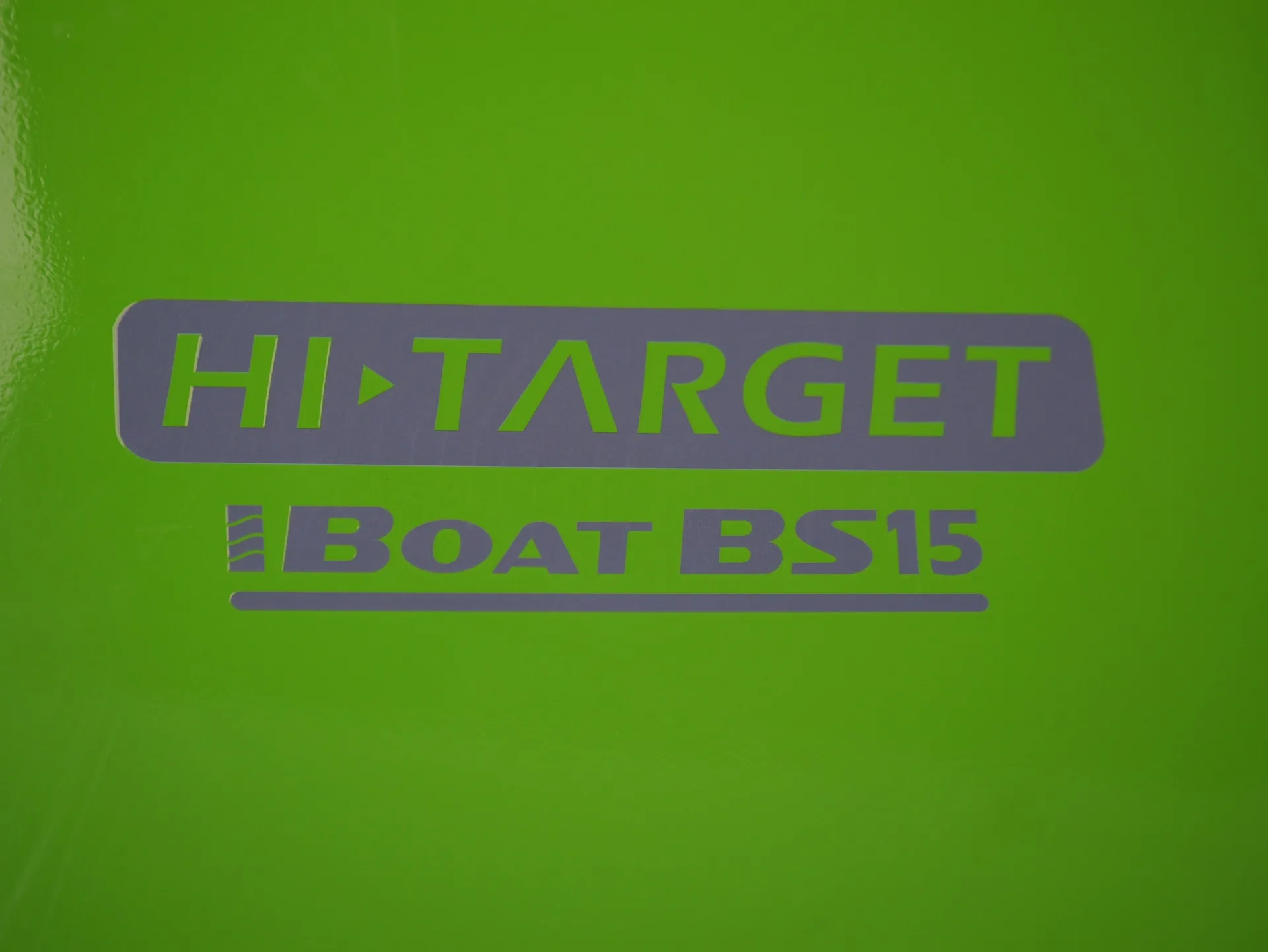

Manual de Operações e Configuração Avançada: Plataforma Hidrográfica iBoat BS15
A série iBoat BS15 representa o ápice da tecnologia em Veículos de Superfície Não Tripulados (USV), desenvolvida especificamente para suportar cargas pesadas e sensores complexos em ambientes marinhos e fluviais desafiadores. Ao contrário de modelos menores, o BS15 não possui sensores embutidos de fábrica, operando como uma plataforma modular de alto desempenho. Este equipamento é vital para operações de locação B2B, garantindo a entrega de dados Classe A em pesquisas científicas e inspeções offshore.
1. Especificações Estruturais e Capacidades da Plataforma
O design do BS15 foi concebido para máxima estabilidade e customização na integração de sensores oceanográficos e hidrológicos.
- Dimensões e Formato: Pode ser configurado como Monocasco (1528mm x 694mm x 464mm) ou Trimarã (1528mm x 1034mm x 494mm), adaptando-se às necessidades do levantamento hidrográfico.
- Capacidade de Carga: O peso base da embarcação é de 40 kg, suportando uma carga útil (payload) máxima de até 60 kg. Isso permite a integração simultânea de ecobatímetros multifeixe (Multibeam), sonares de varredura lateral (Side-scan) e Perfiladores de Corrente Doppler Acústico (ADCP).
- Resistência Ambiental: Certificado com proteção IP67, o casco suporta operações sob ventos de nível 4 e ondas de nível 3.
- Propulsão e Autonomia: Equipado com 4 hélices sem escovas (Brushless), atinge uma velocidade máxima de 5.7 m/s. O sistema exige a instalação de 6 baterias (28.8V/34.3Ah), proporcionando até 4,5 horas de autonomia a uma velocidade de cruzeiro de 1.5 m/s.
2. Montagem e Integração de Sensores
A integridade dos dados e a segurança do equipamento de locação dependem de um procedimento de montagem rigoroso.

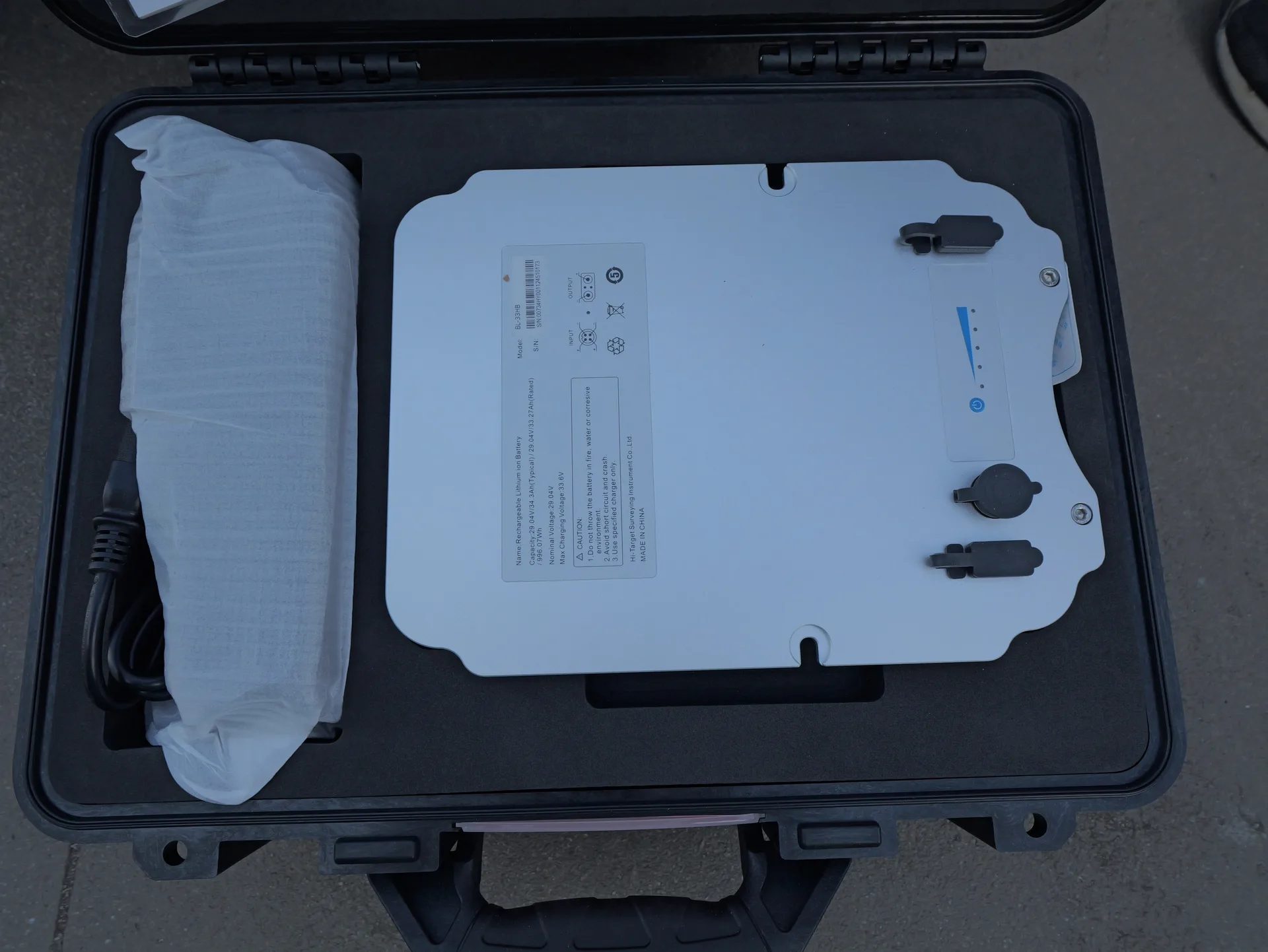

A. Instalação do Sistema de Energia
B. Montagem do Ecobatímetro Multifeixe (Multibeam)
A. Instalação do Sistema de Energia
- O compartimento interno é dividido em três seções de baterias: B1, B2 e B3.
- Existem seis cabos de conexão marcados como "Left" (Esquerdo) e "Right" (Direito). É crucial não inverter as polaridades e não cruzar conexões (ex: conectar o cabo B1 no banco B2).
- Para manter o centro de gravidade e evitar perda de controle durante a montagem na água, instale primeiro as baterias no banco B3, seguindo para o B1 e B2.
B. Montagem do Ecobatímetro Multifeixe (Multibeam)
- Deck Unit (Unidade de Convés): Antes de fixar o módulo no compartimento, é obrigatório aplicar uma camada uniforme de pasta térmica (gel de silicone termicamente condutor) na base do equipamento para dissipação de calor.
- Mini-PC de Bordo: A instalação deve ser feita com o componente virado para baixo, fixado por parafusos sextavados. Conecte os três cabos de rede, certificando-se de que o cabo LAN4 seja inserido na porta mais à direita do barramento.
- Transdutor (Probe): Utilize uma esponja de vedação impermeável no suporte de montagem. Ao fixar no moon pool, os conectores com luvas à prova d'água vermelhas devem estar obrigatoriamente alinhados e apontados para a proa do navio. Essa orientação garante que o perfil de velocidade do som (Sound Speed) seja projetado corretamente na direção do avanço.
3. Telemetria e Central de Controle Web
A automação de processos exige conectividade ininterrupta entre o USV e a base de operações.

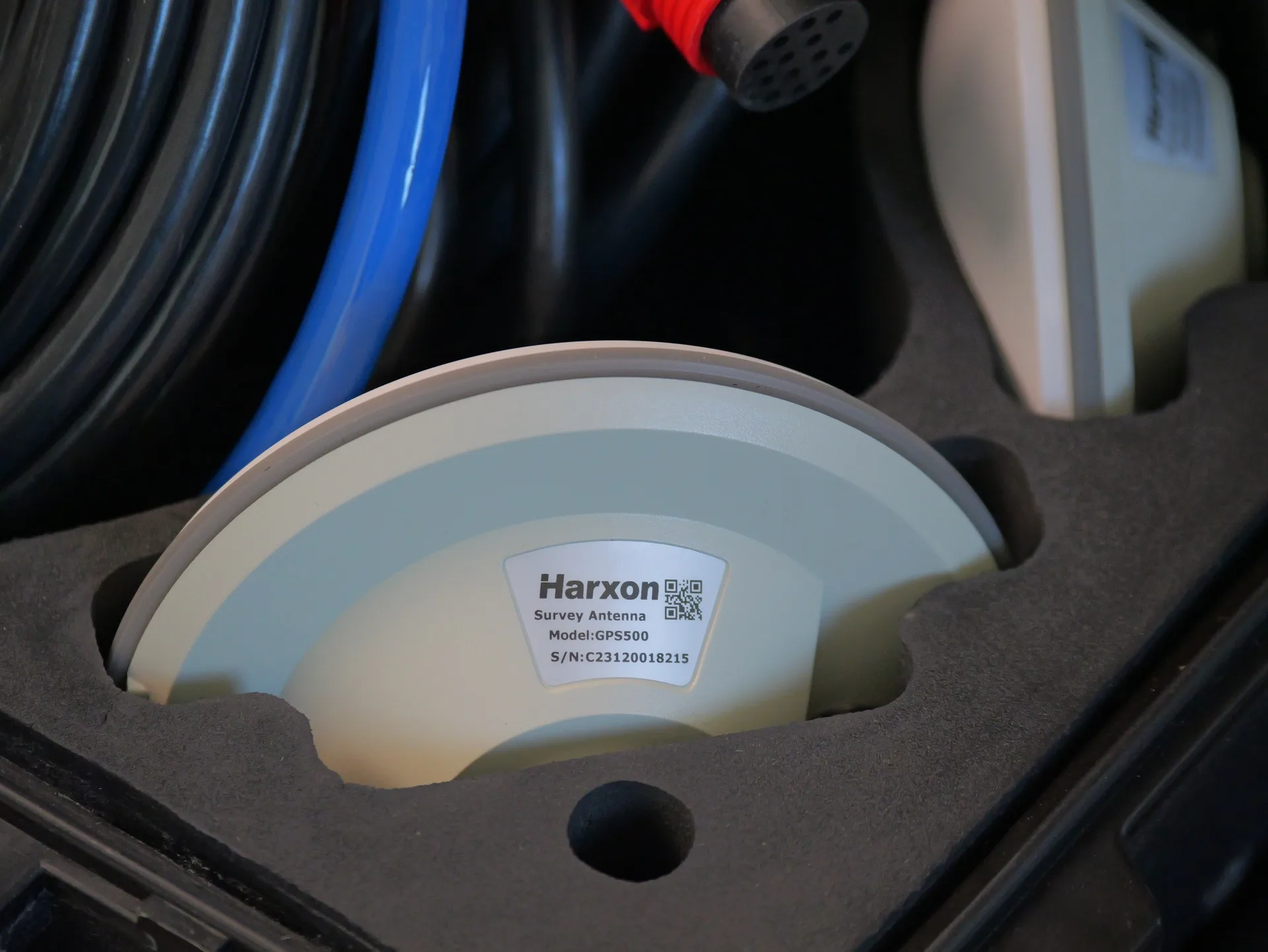

- Sistema de Antenas: A embarcação possui antenas de 2.4G (para o controle remoto), antena de rede 4G e antena de Rádio UHF. Dobrar esses cabos excessivamente causará danos irreversíveis.
- Módulo SIM Card 4G: O slot para o cartão SIM está localizado na parte superior do Boat Control Box. Isso permite conexões diretas ao serviço CORS para correções Ntrip. Se não houver sinal após a inserção, acesse o painel de configuração (APN) via interface web.
- Interface Web (USV Control System): O acesso aos parâmetros internos da embarcação é feito via Wi-Fi. Conecte o laptop ao hotspot do controle remoto e acesse o IP 192.168.144.28 (usuário: admin, senha: admin). A partir deste painel, é possível verificar a tensão da bateria, temperatura, status da placa mãe GNSS e forçar protocolos de porta virtual TCP/UDP.
4. Operação de Software e Navegação Autônoma
O ecossistema de software foi desenhado para eliminar falhas humanas na coleta de dados.
A. Controle Remoto de Hardware
B. Planejamento com Hi-Survey Boat
A. Controle Remoto de Hardware
- Chave SW1 (Segurança): Controla as hélices. Para cima desbloqueia os motores; nas posições central ou inferior, trava rigidamente a propulsão (modo Locked), essencial durante o içamento.
- Chave SW2 (Home): Força a embarcação a ignorar a missão atual e retornar autonomamente para o ponto de extração seguro.
- Chave SW4 (Modo de Navegação): Alterna entre pilotagem manual (posição superior) e modo automático (centro ou inferior) para cruzeiros e missões planejadas.B. Montagem do Ecobatímetro Multifeixe (Multibeam)
B. Planejamento com Hi-Survey Boat
- O software permite a importação de polígonos e rotas em formatos DXF ou KML. As trilhas importadas se ajustam à longitude de origem configurada no projeto; portanto, parametrize o elipsoide corretamente.
- Prevenção Inteligente de Colisão: Antes do início da missão, configure o radar de ondas milimétricas para detecção entre 10 e 30 metros de distância. Configure também o Return Power (Retorno por bateria baixa) entre 10% e 20%.
5. Processamento de Dados de Alta Precisão
A captura de informações corporativas de alta resolução demanda integração com sistemas multifeixe.
- Conexão Multibeam: Ative o RDP (Área de Trabalho Remota) no laptop, conectando-se ao Mini-PC interno via IP 192.168.144.30. Configure os endereços IPv4 dos sensores na faixa 192.168.4.xxx
- No software HiMAX Monitor, ajuste o baud rate (taxa de transmissão) do sinal ZDA para 115200 e a velocidade do som para 19200.
- Recurso PPK (Cinemático Pós-Processado): Para levantamentos que exigem precisão centimétrica sem depender de links de rádio RTK ininterruptos, a placa do BS15 grava as observações brutas em formato .gns (exigido firmware 1.08+). Estes dados devem ser extraídos via FTP (192.168.144.28, login static/123456), convertidos para RINEX 3.04 usando o Rinex Conversion Tool e inseridos no software para resolução das linhas de base.
6. Protocolos de Manutenção para Ativos B2B
Garantir o ciclo de vida longo do equipamento é fundamental para a viabilidade financeira da locação.
A. Baterias de Lítio-íon: Para armazenamentos superiores a 3 meses, guarde-as em ambientes entre 0°C e 25°C com umidade na faixa de 55%.
Ao notar comportamento anômalo (barco não navega em linha reta), retire as embarcações da água e desligue a alimentação geral. Verifique o bloqueio mecânico. As hélices podem ser soltas desaparafusando os dois parafusos Allen radiais conectados ao casco.
С. Preservação Estrutural
Após o uso em ambientes salinos, lave o equipamento apenas com detergentes neutros ou água doce. Proteja sempre todas as interfaces com suas tampas contra poeira para evitar a oxidação e quebra dos pinos de contato.
A. Baterias de Lítio-íon: Para armazenamentos superiores a 3 meses, guarde-as em ambientes entre 0°C e 25°C com umidade na faixa de 55%.
- É obrigatório manter a carga entre 40% e 60% (tensão entre 27.5V e 30.0V) e realizar ciclos de carga/descarga mensais.
- A temperatura ambiente de carregamento deve ser estritamente entre 0°C e +40°C para evitar acionamentos do sistema de proteção interna que travam as células.
Ao notar comportamento anômalo (barco não navega em linha reta), retire as embarcações da água e desligue a alimentação geral. Verifique o bloqueio mecânico. As hélices podem ser soltas desaparafusando os dois parafusos Allen radiais conectados ao casco.
С. Preservação Estrutural
Após o uso em ambientes salinos, lave o equipamento apenas com detergentes neutros ou água doce. Proteja sempre todas as interfaces com suas tampas contra poeira para evitar a oxidação e quebra dos pinos de contato.
