Norbit Winghead i77h: ecobatímetro multifeixe de array cilíndrico curvo
Design exclusivo de array cilíndrico curvo, que mantém o foco do feixe em toda a largura da faixa, integrado ao posicionamento INS/GNSS Applanix WaveMaster II.
Especificações técnicas
| Feixes reais | 1.024 |
| Resolução | 0,5° × 0,9° em toda a largura da faixa |
| Frequência | 200–700 kHz |
| Ângulo de varredura | até 210° |
| Alcance | 0,2 m a mais de 275 m |
| Estabilização | Ativa (roll, pitch, yaw) |
| Posicionamento | Applanix WaveMaster II INS/GNSS + antenas Trimble RTK |
Sobre o sistema

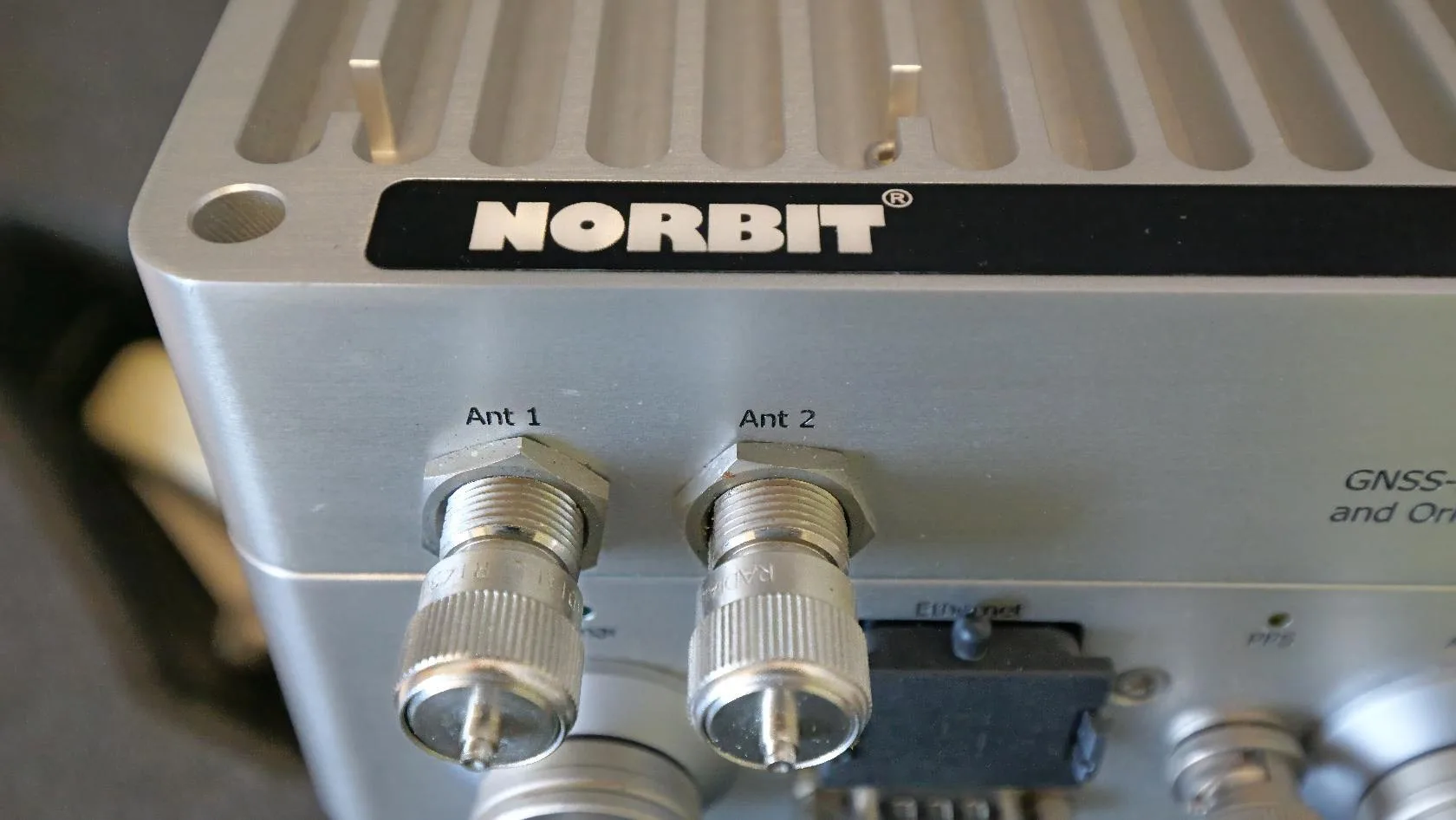

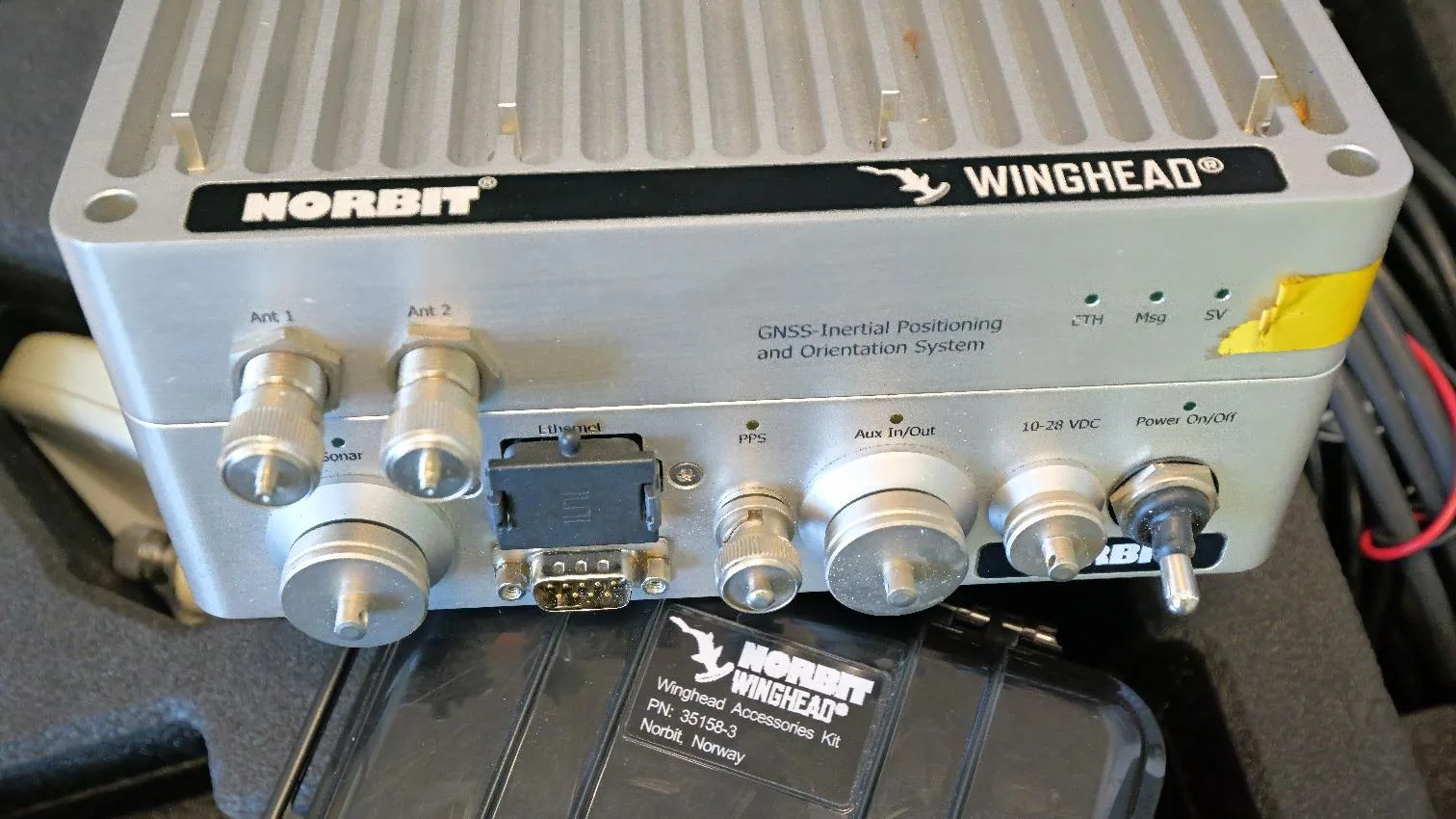

O iSIU-WH (PN29060) é o núcleo do sistema, gerenciando a comunicação entre o sonar e o computador com latência mínima, suportando processamento em tempo real de 1.024 feixes. Design compacto e modular, adequado para implantação rápida, com antenas Trimble de alta precisão para posicionamento RTK.
Aplicações
- · Inspeção de dutos e cabos
- · Construção portuária e monitoramento de dragagem
- · Arqueologia subaquática (mapeamento de naufrágios)
- · Operações com USV

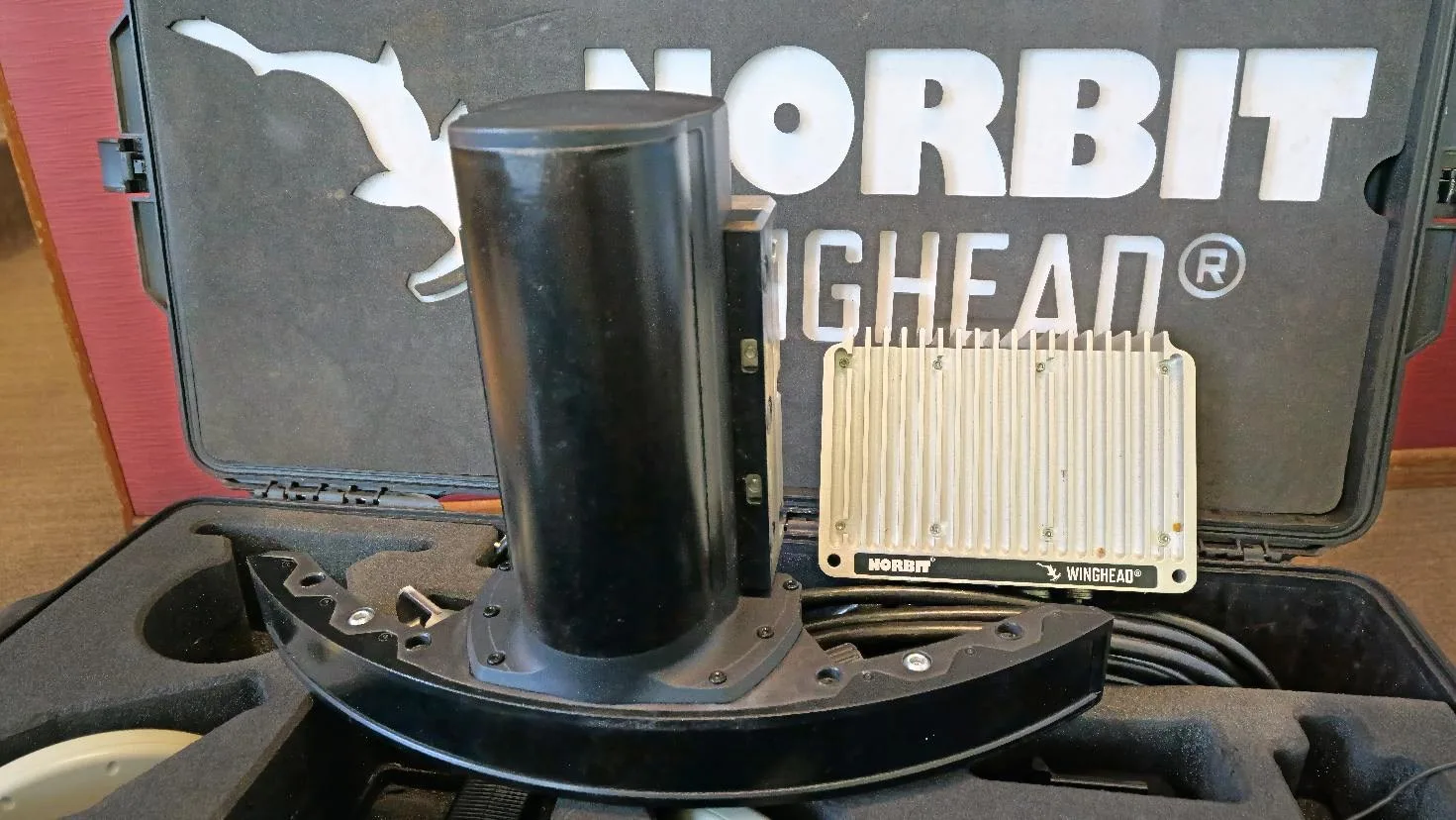

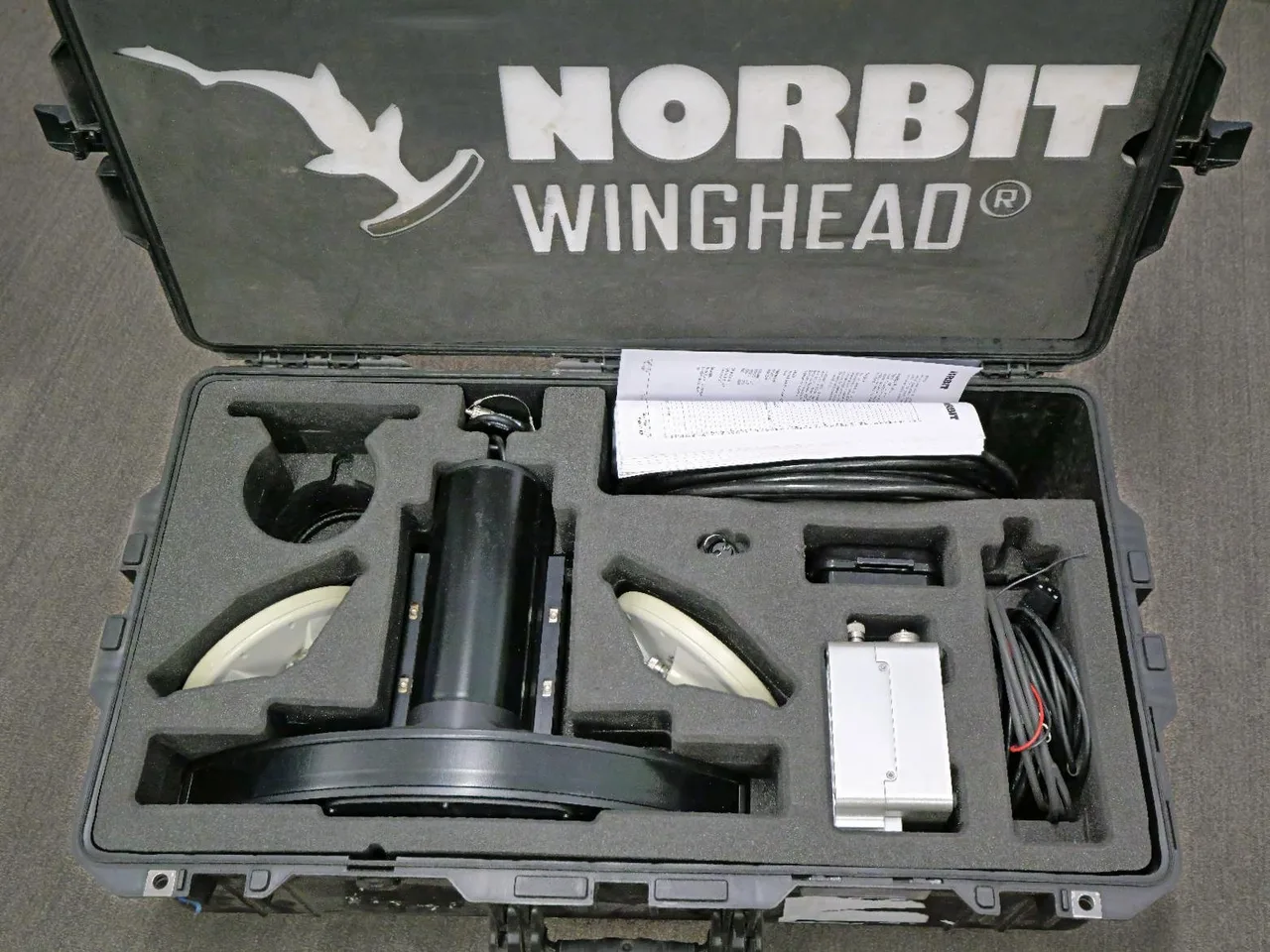

O equipamento em campo
Para que serve o Norbit WINGHEAD i77h
O WINGHEAD i77h é um ecobatímetro multifeixe da Norbit com GNSS/INS Applanix OceanMaster integrado no mesmo conjunto. O sistema forma 1024 feixes por ping em frequência ágil de 200 a 700 kHz e registra o fundo com largura de feixe de 0,5° × 0,9° a 400 kHz. A integração de sonar, inercial e sensor de velocidade do som em uma unidade compacta reduz o tempo de mobilização: o conjunto é instalado em lancha, embarcação de oportunidade ou USV em horas, não dias.
É o mesmo sistema que a WAMS opera nos próprios levantamentos de alta resolução, incluindo trabalhos de Ordem Especial.
Aplicações típicas
- Mapeamento 3D do fundo em varredura multifeixe.
- Levantamentos batimétricos de portos, canais, barragens e áreas de dragagem.
- Inspeção de estruturas submersas e controle de obras.
Especificações técnicas completas
Norbit WINGHEAD i77h: especificações
| Faixa de frequência | frequência ágil de 200 a 700 kHz |
| Número de feixes | 1024 por ping |
| Largura de feixe | 0,5° × 0,9° a 400 kHz |
| Posicionamento e atitude | GNSS/INS Applanix OceanMaster integrado |
| Velocidade do som | sensor em tempo real integrado na cabeça do sonar |
| Instalação | lancha, embarcação de oportunidade ou USV |
FAQ
FAQ: aluguel do WINGHEAD i77h
Qual é o valor do aluguel do WINGHEAD i77h?
Os valores são apresentados sob consulta, conforme período, configuração e logística do projeto. Solicite um orçamento pelo formulário ou pelo WhatsApp.
O sistema atende levantamentos de Ordem Especial?
Sim. A WAMS executa levantamentos de Ordem Especial com o próprio i77h. O atendimento às tolerâncias da IHO S-44 depende também do procedimento de calibração, das correções de maré e de velocidade do som aplicadas na operação.
O conjunto pode ser instalado na minha embarcação?
Sim. O sistema é montado em haste em lanchas e embarcações de oportunidade, além de integração em USV. A WAMS orienta a instalação, o alinhamento e a calibração (patch test).
É possível contratar operador e processamento junto?
Sim. Nossa equipe opera o sistema e entrega os dados processados: superfícies batimétricas, cartas e relatório técnico conforme o escopo do projeto.
Retorno de chamada
Precisa alugar o Norbit Winghead i77h?
Descreva a área e a resolução necessária. A equipe retorna com a proposta técnica.
