Normas

Ordens da IHO S-44 e a correspondência com a NORMAM-501

A IHO S-44 é o padrão internacional que define o rigor de um levantamento hidrográfico. No Brasil, quem rege o contrato é a NORMAM-501/DHN, alinhada à S-44. Este guia mostra as ordens de cada uma e onde elas se encontram.

O padrão internacional

O que a S-44 define

A S-44, editada pela Organização Hidrográfica Internacional, fixa os padrões mínimos para levantamentos hidrográficos: incerteza de profundidade e de posição, cobertura do fundo e detecção de feições. A edição em vigor é a 6.2.0, de outubro de 2024. A tradução oficial para o português, feita pela DHN com o Instituto Hidrográfico de Portugal, corresponde à edição 6.0.0.

A S-44 é a base técnica que a NORMAM-501 aplica no Brasil. Num projeto em águas brasileiras, a referência contratual é a NORMAM-501; a S-44 é o padrão internacional que a sustenta.

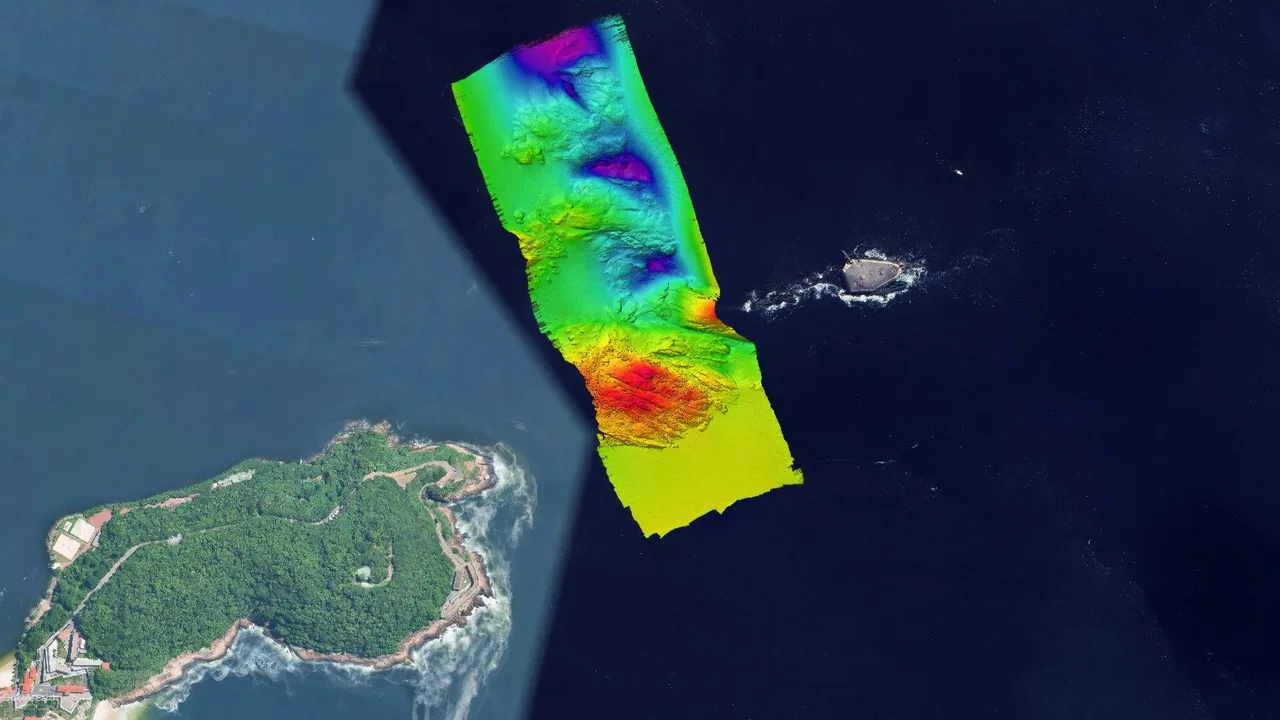

Superfície batimétrica de levantamento multifeixe na Baía de Guanabara, com cores por profundidade, sobreposta a imagem de satélite.

Lado a lado

As ordens das duas normas

IHO S-44 (6.2.0)NORMAM-501/DHNContexto típico
Ordem ExclusivaNão adotadaPortos e canais críticos com uso excepcional da coluna d’água; conceito só da S-44
Ordem EspecialOrdem EspecialBerços e canais movimentados, onde a folga abaixo da quilha é crítica
Ordem 1aOrdem 1aÁreas com feições potencialmente perigosas, folga não crítica
Ordem 1bOrdem 1bÁreas onde a folga abaixo da quilha não é crítica
Ordem 2Ordem 2Águas em geral profundas, descrição geral do fundo

A diferença que mais gera confusão é a Ordem Exclusiva: ela aparece na S-44 a partir da edição 6, mas a NORMAM-501 não a adotou. Em um projeto brasileiro, o correto é contratar pelas ordens da NORMAM-501.

O que a ordem controla

Três coisas, sempre as mesmas

Qualquer que seja a ordem, ela fixa três parâmetros: a incerteza admitida na profundidade e na posição de cada sondagem, a fração do fundo que precisa ser coberta e o tamanho da menor feição que precisa ser detectada. Os valores exatos vêm do texto da norma e são definidos no escopo de cada projeto; aqui o que importa é a lógica, não os números.

Serviços e referências

Perguntas frequentes

FAQ: IHO S-44 e ordens de levantamento

O que é a IHO S-44?

É a norma da Organização Hidrográfica Internacional que define os padrões mínimos para levantamentos hidrográficos. A edição atual é a 6.2.0, de outubro de 2024. Há uma tradução oficial em português da edição 6.0.0, feita em conjunto pela DHN e pelo Instituto Hidrográfico de Portugal.

Qual a diferença entre a S-44 e a NORMAM-501?

A S-44 é o padrão internacional; a NORMAM-501/DHN é a norma nacional que o aplica no Brasil. Para um projeto em águas brasileiras, a referência contratual é a NORMAM-501, alinhada à S-44.

A Ordem Exclusiva vale no Brasil?

A Ordem Exclusiva existe apenas na IHO S-44, a partir da edição 6, para portos e canais críticos. A NORMAM-501 mantém quatro ordens (Especial, 1a, 1b e 2) e não adota a Ordem Exclusiva. Em texto para o mercado brasileiro, citá-la sem essa ressalva induz a erro.

O que muda entre uma ordem e outra?

A ordem fixa o quão rigoroso o levantamento precisa ser: a incerteza admitida na profundidade e na posição, a fração do fundo coberta e o tamanho da menor feição que precisa ser detectada. Quanto mais crítica a navegação, mais exigente a ordem.
