Medição de vazão com ADCP

Medição de vazão com ADCP em rios, canais e reservatórios

A medição de vazão com ADCP determina a descarga líquida de um rio ou canal atravessando a seção de medição com o perfilador acústico de correntes (ADCP). A WAMS instala o ADCP Hi-Target iFlow RP600 na embarcação de superfície não tripulada (USV) Hi-Target iBoat BS15, operada da margem, e entrega vazão, perfil de velocidades e batimetria da seção.

O problema

Por que medir vazão com regularidade

A vazão alimenta curvas-chave de estações fluviométricas, outorgas de uso da água, projetos de captação e a operação de usinas hidrelétricas. Uma curva-chave desatualizada transforma leitura de régua em vazão errada.

No setor elétrico, a Resolução Conjunta nº 127/2022 da Agência Nacional de Águas e Saneamento Básico (ANA) e da Agência Nacional de Energia Elétrica (ANEEL) exige monitoramento hidrológico de usinas hidrelétricas com potência acima de 1 000 kW. Nos locais de monitoramento da qualidade da água, a resolução pede no mínimo quatro medições de descarga líquida e sólida por ano civil, incluindo os períodos de cheia e de estiagem (art. 5º, § 3º).

As medições de cheia são as mais arriscadas: corrente forte, detritos e margens instáveis. Com o ADCP a bordo de um USV, ninguém precisa estar na água ou em uma embarcação sobre a seção, dentro dos limites de velocidade e de condição da seção avaliados no planejamento.

Método

Como a vazão é medida com ADCP

O ADCP mede a velocidade da água em camadas ao longo da coluna d'água, enquanto o USV atravessa a seção de uma margem à outra. A vazão sai da integração dessas velocidades pela área da seção. Cada medição reúne várias travessias, e a variação entre elas indica a qualidade do resultado.

A campanha inclui calibração da bússola, verificação do rastreamento de fundo (bottom track) e, quando há sedimento em movimento, o teste de fundo móvel. As zonas que o ADCP não mede, junto à superfície, ao fundo e às margens, são estimadas por extrapolação. Em águas com alta turbidez, quando o rastreamento de fundo se perde, a referência de deslocamento passa ao posicionamento cinemático em tempo real (RTK) do USV.

As técnicas de referência no Brasil estão no manual de medição de descarga líquida com perfilador acústico Doppler publicado pela ANA e pelo Serviço Geológico do Brasil (SGB) em 2025.

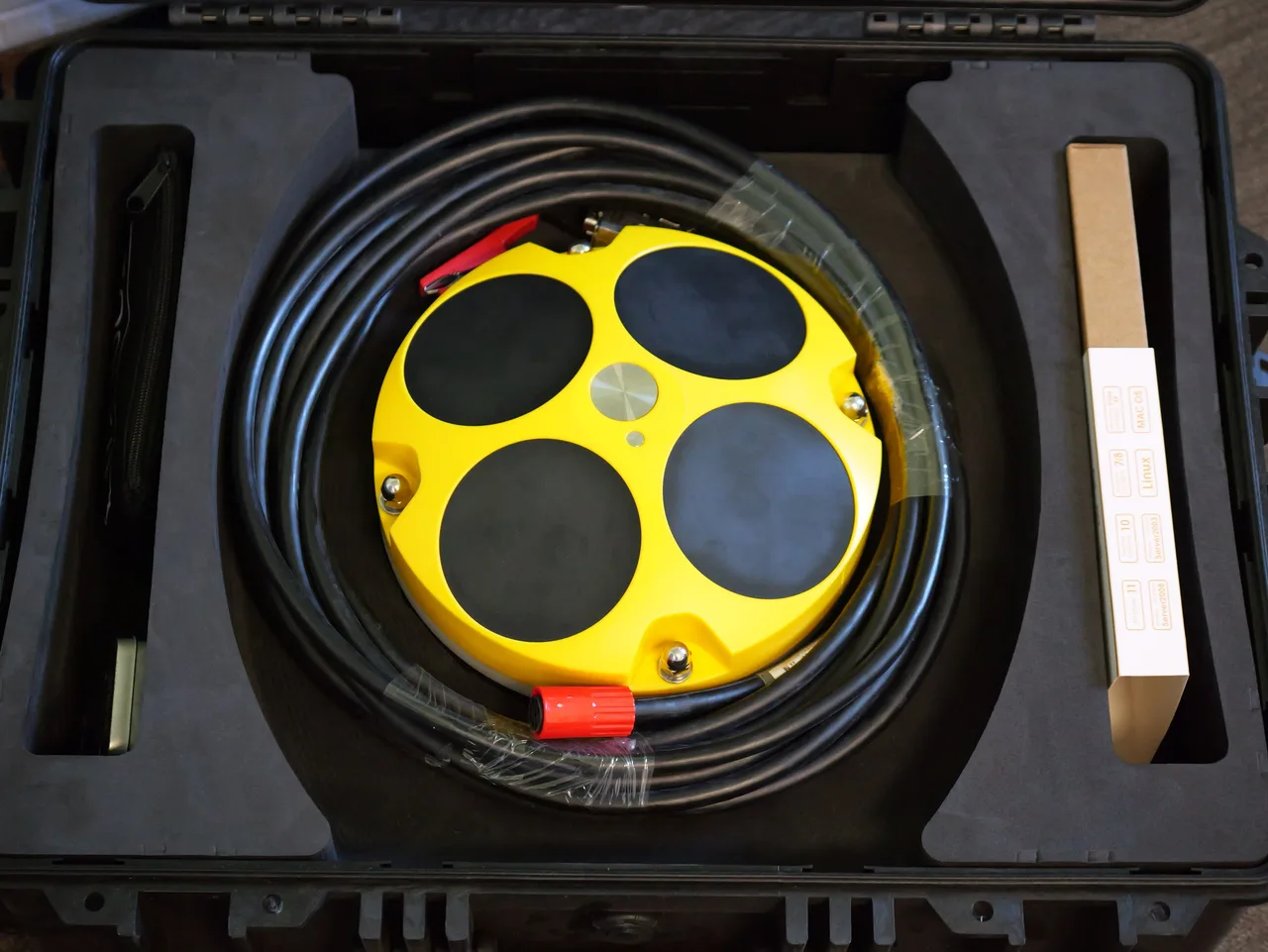

ADCP Hi-Target iFlow RP600 no case de transporte, com os quatro transdutores e o cabo.

Seção e fundo

Vazão e batimetria na mesma campanha

O mesmo USV que mede a vazão levanta a batimetria da seção e do trecho do rio. O resultado mostra se a seção mudou por erosão ou assoreamento, o que explica mudanças na curva-chave. Veja o levantamento batimétrico.

Equipamento

ADCP iFlow RP600 a bordo do USV iBoat BS15

ADCP Hi-Target iFlow RP600

Perfilador acústico de correntes de 600 kHz com quatro feixes. Perfil de 0,3 a 90 m, rastreamento de fundo de 0,3 a 120 m e velocidades típicas até 5 m/s.

USV Hi-Target iBoat BS15

Casco de 1 530 × 694 × 478 mm e 15 kg, imersão de 118 mm, até 6 m/s, 7 h a 2 m/s ou 12 h a 1,5 m/s, com RTK integrado. Lançado da margem, sem rampa.

Conjunto para locação

Se você processa os dados e precisa só da medição em campo, o conjunto USV e ADCP está disponível para locação com operador da WAMS.

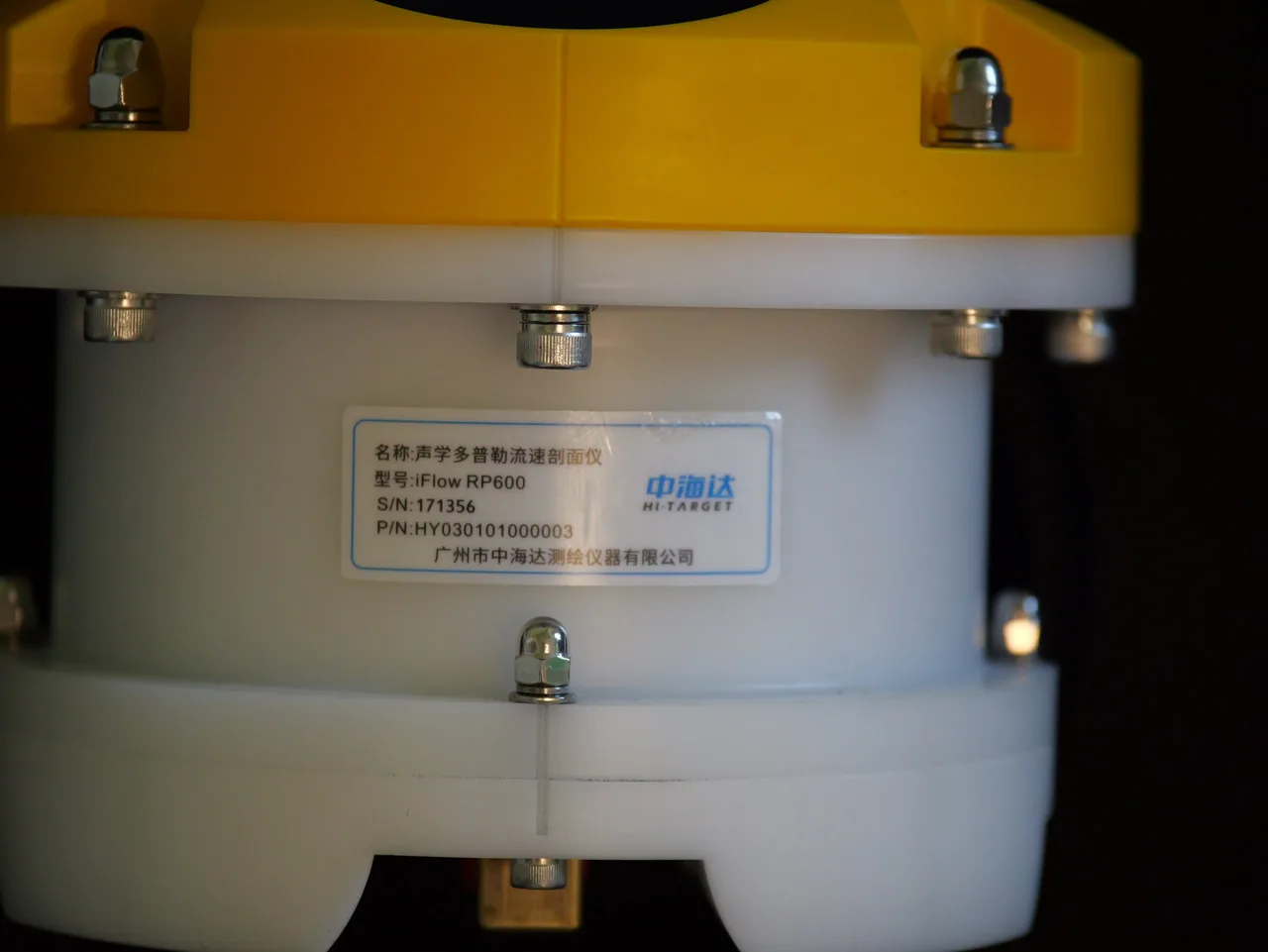

Corpo do ADCP Hi-Target iFlow RP600 com a placa de identificação.

Aplicações

Onde medimos vazão

Entregáveis

O que você recebe

  • · Vazão de cada travessia e vazão média da medição
  • · Variação entre travessias e registro dos testes de campo
  • · Perfil de velocidades na seção
  • · Batimetria da seção de medição
  • · Relatório técnico assinado por responsável técnico
  • · Dados brutos do ADCP para arquivo e reprocessamento

Relacionados

Serviços relacionados

Perguntas frequentes

FAQ: medição de vazão com ADCP

Como o ADCP mede a vazão de um rio?

O ADCP mede a velocidade da água em camadas ao longo da coluna enquanto atravessa a seção de uma margem à outra. A vazão resulta da integração dessas velocidades pela área da seção, com extrapolação nas zonas junto à superfície, ao fundo e às margens.

O que é o teste de fundo móvel e quando ele é necessário?

Quando o sedimento do fundo está em movimento, o rastreamento de fundo do ADCP registra um deslocamento que não é da embarcação e subestima a vazão. O teste de fundo móvel identifica essa condição para que a medição seja corrigida.

Como se avalia a qualidade de uma medição?

Cada medição reúne várias travessias da mesma seção. A variação entre os resultados das travessias, junto com os testes de campo, indica a consistência da vazão calculada.

É possível medir a vazão e levantar a batimetria da seção na mesma campanha?

Sim. O mesmo USV executa as travessias com o ADCP e o levantamento batimétrico da seção e do trecho, o que ajuda a explicar mudanças na curva-chave.

A WAMS aluga o conjunto USV e ADCP ou executa a medição?

As duas coisas. A WAMS executa a campanha completa, do planejamento ao relatório, ou aluga o conjunto iBoat BS15 com ADCP iFlow RP600 com operador da WAMS, que conduz o USV e a aquisição em campo.

Para licitações e órgãos públicos

A WAMS (razão social W.A. Marítimos Serviços Ltda., CNPJ 51.952.954/0001-35, Rio de Janeiro/RJ) está inscrita no Cadastro de Entidades Executantes de Levantamentos Hidrográficos (CEELH) do Centro de Hidrografia da Marinha (CHM). Atendemos empresas e órgãos públicos com documentação técnica e fiscal para processos de contratação e fornecemos relatórios assinados conforme o escopo do projeto.
