Sonar de varredura lateral
Imagem acústica do fundo (mosaico sonográfico) com forma, dimensões aparentes e sombra acústica de objetos expostos. O EdgeTech 4205 é trifrequência, com duas frequências simultâneas e processamento Full Spectrum CHIRP.
Busca de objetos submersos
Busca e localização de objetos submersos
A busca de objetos submersos combina sonar de varredura lateral (SSS), ecobatímetro multifeixe (MBES) e magnetometria para varrer a área e listar contatos com posição. O veículo operado remotamente (ROV) confirma visualmente cada contato. A WAMS executa a busca de contêineres, âncoras e amarras, cascos soçobrados, cargas e equipamentos perdidos no mar e obstruções em canais e berços.
O problema
O que torna uma busca submersa difícil
Em portos, rios e reservatórios, a visibilidade debaixo d'água muitas vezes é baixa ou nula. A posição informada da queda é aproximada, porque corrente e deriva deslocam o objeto, e a área de busca fica muito maior que o ponto de referência.
Procurar com mergulhador em uma área extensa é lento e expõe pessoas a corrente e tráfego de embarcações. Objetos enterrados não aparecem na inspeção visual do mergulhador.
Por isso a busca começa pela área. Os métodos acústicos e a magnetometria reduzem a área a poucos contatos, e só esses contatos recebem inspeção visual.
Métodos
O que cada método mostra
Ecobatímetro multifeixe
Forma e altura do objeto sobre o fundo e profundidade mínima sobre ele, dado necessário quando o objeto é perigo à navegação em canal ou berço.
Magnetometria
O magnetômetro Geometrics G-882TVG, operado pela WAMS, detecta objetos ferromagnéticos, inclusive enterrados no sedimento. A anomalia diminui rapidamente com a distância, por isso a altura do sensor sobre o fundo limita o menor objeto detectável. Materiais não ferromagnéticos não geram anomalia.
Confirmação com ROV

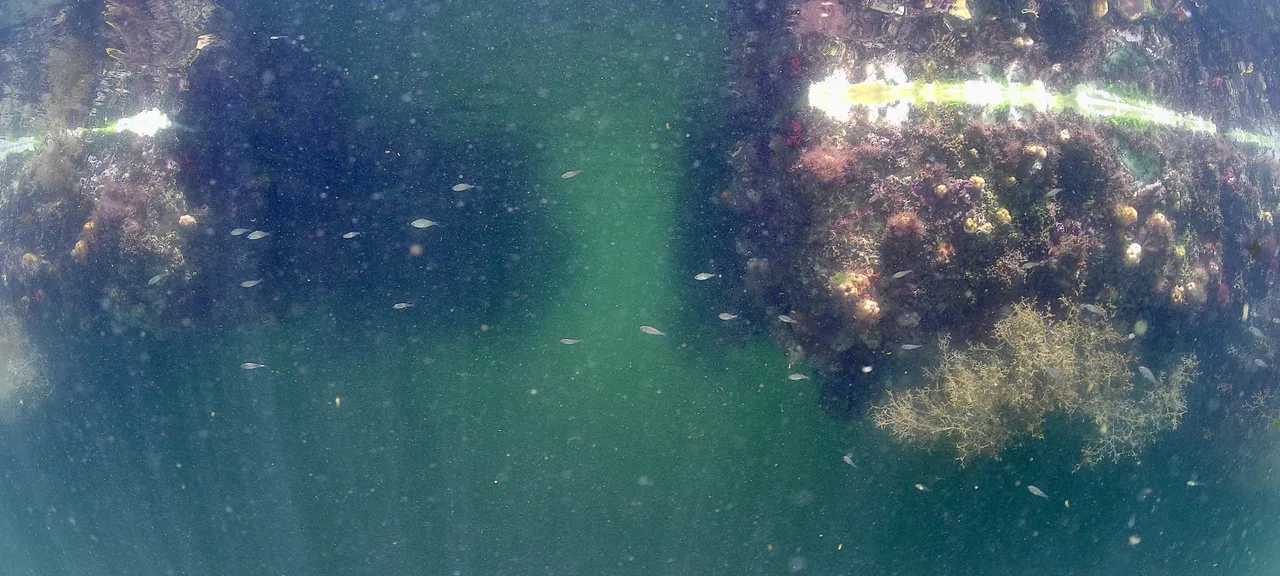

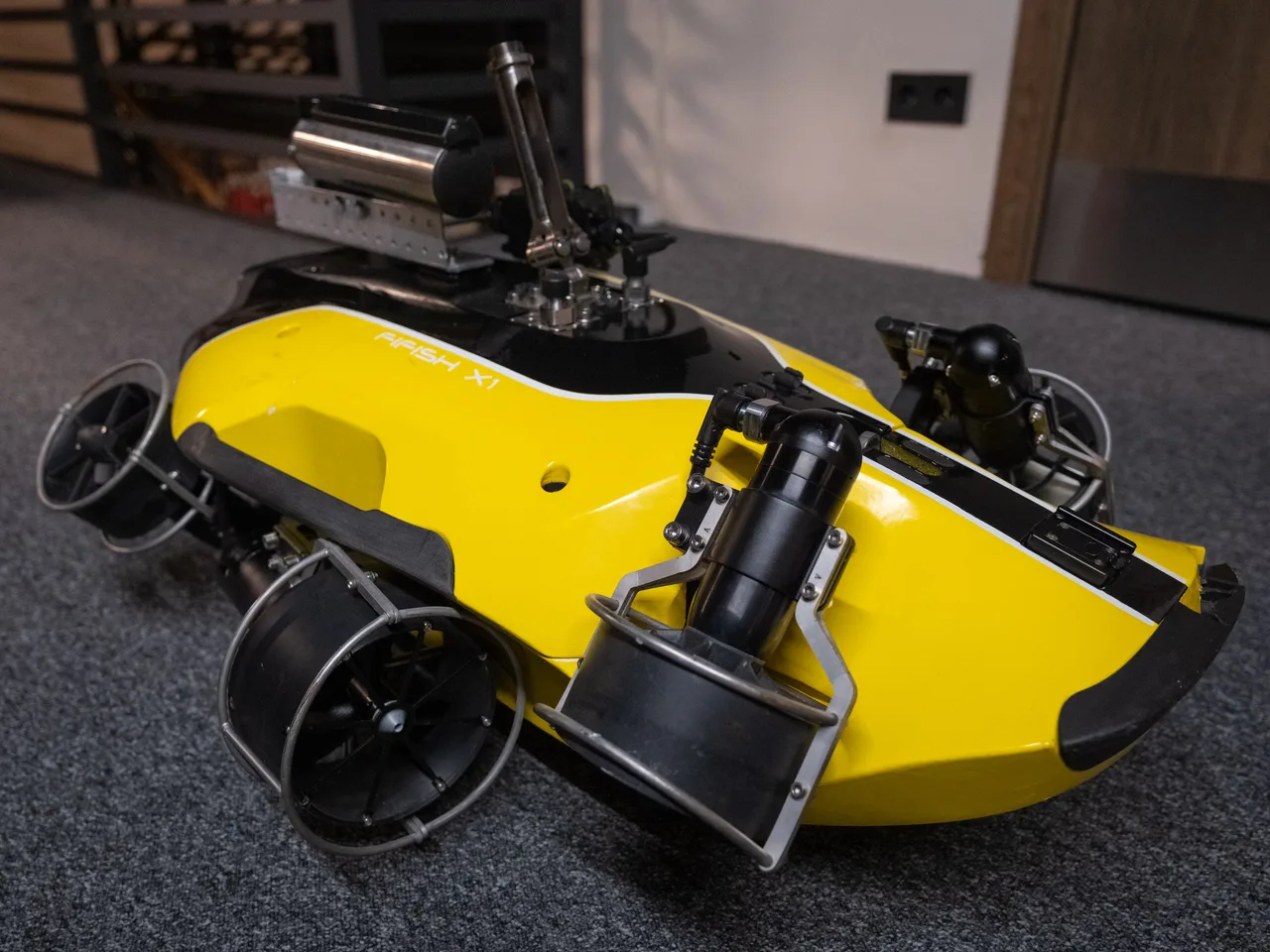

O ROV QYSEA FIFISH E-Master Navi vai até cada contato, identifica o objeto em vídeo 4K com escala a laser, quando a visibilidade permite, e registra dimensões e condição. Junto a estruturas e em água turva, o ROV com sonar de varredura lateral varre o trecho e identifica o contato no mesmo mergulho.
Método
Como a busca é feita
Planejamento. A partir da posição informada, da hora do evento, da corrente e do tipo de objeto, a engenharia da WAMS define a área de busca, o espaçamento das linhas e a combinação de sensores.
Varredura. O sonar de varredura lateral, o ecobatímetro multifeixe e, quando o objeto é metálico, o magnetômetro cobrem a área em linhas regulares. Cada contato recebe posição, dimensões aparentes e uma classificação preliminar.
Confirmação e entrega. O ROV inspeciona os contatos prioritários. O relatório reúne a lista de contatos, as imagens de sonar e as imagens do ROV, com a posição de cada objeto confirmado.
Aplicações
Onde a busca é aplicada
- · Canais de acesso e berços: obstruções e objetos perdidos, antes ou depois de uma dragagem
- · Terminais e cais: cargas, contêineres e equipamentos perdidos no mar, na inspeção de estruturas portuárias
- · Âncoras e amarras perdidas por embarcações
- · Rotas de cabos e dutos: objetos no corredor antes do lançamento, em cabos submarinos
- · Rios e reservatórios: obstruções junto a tomadas d'água e canais
Regras
Coisas e bens afundados: quem autoriza
A pesquisa, a remoção e a demolição de coisas e bens afundados, submersos, encalhados e perdidos em águas brasileiras seguem a Lei nº 7.542/1986 e as normas da Autoridade Marítima sobre o tema (NORMAM-221/DPC), sob coordenação da Marinha do Brasil. Quem encontra um bem afundado deve comunicar a Autoridade Naval sem alterar o seu estado.
A WAMS executa o levantamento e a inspeção e entrega os dados ao contratante, que conduz as comunicações e as autorizações cabíveis. Remoção e içamento ficam a cargo de empresas especializadas.
Entregáveis
O que você recebe
- · Lista de contatos com posição, dimensões aparentes e classificação
- · Mosaico sonográfico da área de busca
- · Mapa de anomalias magnéticas, quando a magnetometria é contratada
- · Vídeo e fotos do ROV dos contatos confirmados, com escala a laser
- · Relatório técnico assinado por responsável técnico
- · Dados brutos para arquivo e nova análise
Relacionados
Serviços relacionados
- · Sonar de varredura lateral
- · Geofísica marinha: levantamento combinado com sonar e magnetometria
- · Inspeção subaquática com ROV
- · ROV com sonar de varredura lateral
- · Avaliação subaquática de danos após incidentes
- · Perfilador de subfundo (SBP) para dutos e cabos enterrados
- · Empresa de geofísica marinha: contratar levantamento geofísico
Perguntas frequentes
FAQ: busca de objetos submersos
Que objetos podem ser localizados no fundo?
Contêineres, âncoras e amarras, cascos soçobrados, cargas e equipamentos perdidos no mar e obstruções em canais e berços. O método é definido pelo tamanho, pelo material e pela provável condição do objeto no fundo.
Qual a diferença entre sonar de varredura lateral, multifeixe e magnetômetro numa busca?
O sonar de varredura lateral gera a imagem do fundo e mostra objetos expostos com sua sombra acústica. O multifeixe mede a forma e a altura do objeto e a profundidade mínima sobre ele. O magnetômetro detecta objetos ferromagnéticos, inclusive enterrados, mas não mostra a forma.
O sonar identifica o objeto ou só indica um contato?
O sonar indica um contato com posição, dimensões aparentes e sombra. A identificação vem da confirmação visual com ROV, quando a visibilidade permite, que registra o objeto em vídeo com escala a laser.
É possível localizar um objeto enterrado no sedimento?
Se o objeto for ferromagnético, o magnetômetro pode detectar a anomalia sob o sedimento; o alcance depende da massa do objeto e da altura do sensor sobre o fundo. Dutos e cabos enterrados também aparecem no perfilador de subfundo. Objetos não metálicos cobertos por sedimento podem não ser detectados.
Quem comunica à Marinha um bem afundado encontrado?
A Lei nº 7.542/1986 obriga quem encontra coisas ou bens afundados a comunicar a Autoridade Naval. A WAMS entrega os dados do levantamento ao contratante, que faz a comunicação e solicita as autorizações cabíveis.
