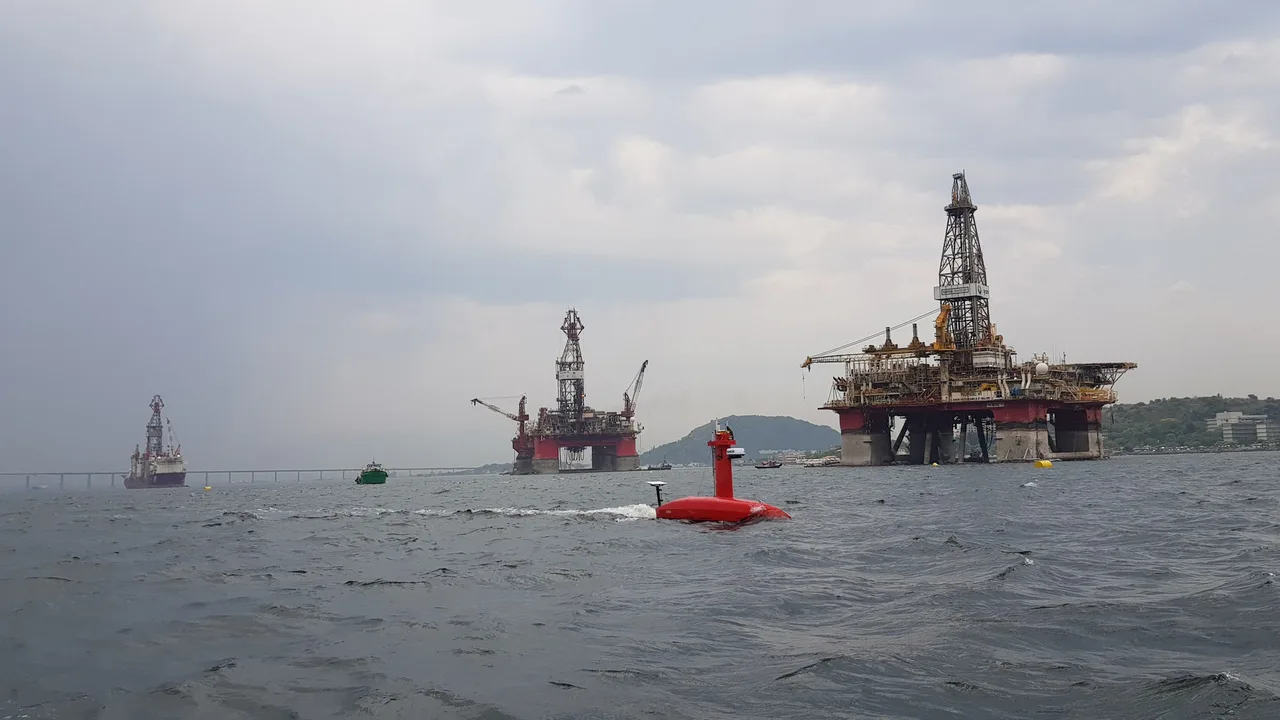

USV Exail DriX em levantamento hidrográfico próximo a plataformas na Baía de Guanabara

Óleo e gás offshore

Levantamentos marinhos para o ciclo de vida do ativo offshore

A WAMS executa levantamentos geofísicos e hidrográficos em todas as fases do ativo offshore: site survey antes da perfuração, caracterização de rotas de dutos e áreas de ancoragem, inspeção periódica com ROV e o levantamento de fundo que apoia o descomissionamento da instalação.

O contexto

O dado muda de função a cada fase do ativo

Antes da perfuração, o levantamento existe para reduzir risco: identificar gás raso, feições geológicas, obstruções e naufrágios que condicionam o posicionamento da sonda de perfuração e das âncoras. É um dado de decisão, produzido uma vez e usado para autorizar a operação.

Durante a vida do ativo, o dado passa a ser de acompanhamento. Dutos, umbilicais e estruturas de fundo precisam de inspeção com registro comparável entre campanhas, para que a evolução de um vão livre ou de uma exposição seja visível.

No fim do ciclo entra o descomissionamento. A remoção de estruturas exige conhecer o fundo ao redor da instalação, localizar o que ficou depositado e comparar a condição da área antes e depois da intervenção. É um mercado em expansão no Brasil, com dezenas de instalações maduras entrando na fila.

Entregáveis

O que a operadora e o contratado EPC recebem

Site survey de locação

Batimetria multifeixe, sonografia e perfilamento de subfundo integrados em relatório único: relevo, tipo de fundo, obstruções e camadas de sedimento da área de locação.

Identificação de georriscos

Mapeamento de gás raso, afloramentos rochosos, paleocanais, naufrágios e feições que condicionam a perfuração, a ancoragem e o assentamento de estruturas.

Rotas de dutos e cabos

Corredor de varredura ao longo da rota, com batimetria, sonografia e subfundo, para definição de traçado, vãos livres e necessidade de intervenção no leito.

Áreas de ancoragem

Caracterização do fundo nas áreas de fundeio e de lançamento de âncoras, com identificação de obstruções e de infraestrutura existente.

Inspeção de ativos submersos

Inspeção com ROV de dutos, umbilicais, estruturas e cascos, com vídeo 4K, trajetória georreferenciada e registro comparável entre campanhas.

Apoio ao descomissionamento

Levantamento do fundo antes e depois da remoção, localização de material depositado e comparação das superfícies para verificação da condição da área.

Execução

Frota própria e sensores de precisão

O USV Exail DriX executa a aquisição de superfície em campanhas de larga escala, com autonomia de até dez dias a quatro nós e velocidade de quatro a quatorze nós. A WAMS é a única empresa no Brasil a operar o USV Exail DriX.

O ROV QYSEA FIFISH E-Master, na configuração máxima Navi, faz a inspeção até 200 m de profundidade. A navegação inercial com DVL frontal e inferior mantém o veículo estável na coluna de água e registra a trajetória, o que transforma o vídeo em documento técnico com posição e profundidade associadas.

Na aquisição geofísica, o perfilador de subfundo iXblue Echoes 3500 T1 resolve as camadas rasas de sedimento e o ecobatímetro multifeixe Norbit Winghead i77h cobre o relevo. Perfis de velocidade do som e linhas de verificação acompanham toda a campanha.

A operação parte do Rio de Janeiro, com logística dimensionada para as bacias do Sudeste e do Nordeste.

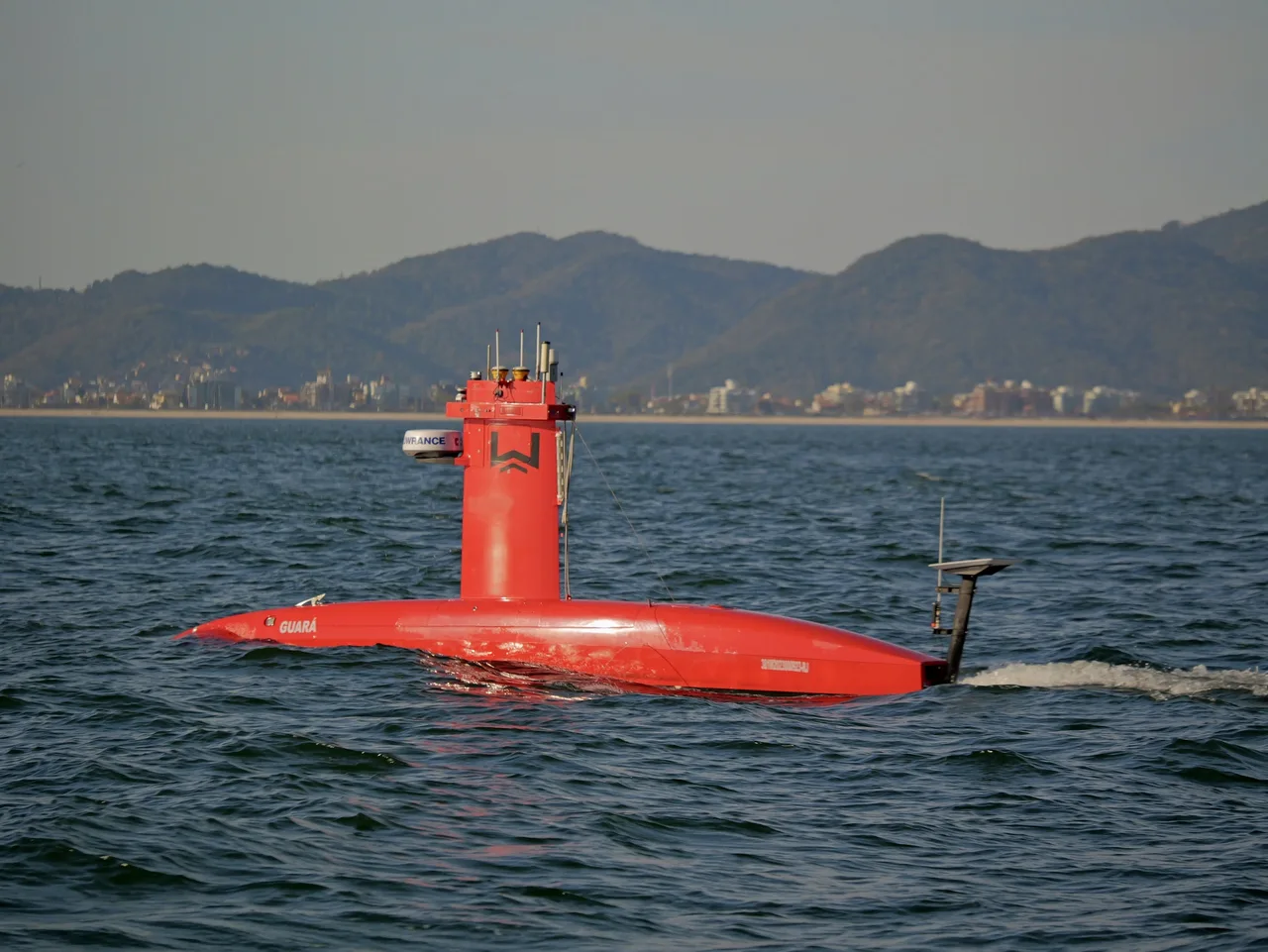

USV Exail DriX em navegação, casco vermelho e mastro com antenas, morros ao fundo.

Normas e conformidade

Normas aplicáveis e limites do que afirmamos

Os levantamentos hidrográficos seguem a NORMAM-501/DHN, anteriormente numerada como NORMAM-25/DHN, e a IHO S-44 (edição vigente). A WAMS está inscrita no Cadastro de Entidades Executantes de Levantamentos Hidrográficos (CEELH) do Centro de Hidrografia da Marinha (CHM).

O descomissionamento de instalações de exploração e produção é regido pela Resolução ANP nº 817/2020, que trata do Programa de Desativação de Instalações e das obrigações do concessionário. O escopo de levantamento de cada projeto é definido no plano aprovado, e não por uma exigência genérica de batimetria.

Na parte ambiental, o licenciamento federal de empreendimentos marinhos corre pelo IBAMA, e o gerenciamento de material dragado, quando aplicável, pela Resolução CONAMA nº 454/2012. A WAMS executa a aquisição e a entrega do dado técnico; a condução do processo de licenciamento é do empreendedor e da consultoria ambiental.

Serviços relacionados

Como executamos cada etapa

Perguntas frequentes

FAQ: Óleo e gás offshore

O que entra em um site survey antes da perfuração?

Batimetria multifeixe, sonar de varredura lateral e perfilamento de subfundo da área de locação, integrados em um único relatório: relevo, obstruções, tipo de fundo e camadas de sedimento que condicionam a instalação e a ancoragem.

Que levantamentos o descomissionamento exige?

O escopo vem do plano aprovado para cada instalação, sob a Resolução ANP nº 817/2020. Na prática, os itens recorrentes são o levantamento do fundo antes e depois da remoção, a localização de material depositado e a inspeção com ROV das estruturas a retirar.

A inspeção com ROV substitui o mergulhador?

Em inspeção visual, na maior parte dos casos sim: o ROV entra em ambientes de risco sem expor pessoas e registra tudo em 4K com posição associada. Intervenções físicas complexas seguem com equipes de mergulho; as duas abordagens se complementam.

Até que profundidade a WAMS opera?

O ROV FIFISH E-Master, na configuração Navi, opera até 200 m. Para a aquisição de superfície, o limite é dado pelo sensor contratado e pela lâmina de água da área, definidos no escopo de cada campanha.

Vocês trabalham como subcontratada de empresas de engenharia?

Sim. A WAMS atua tanto em contrato direto com o operador quanto como executora da aquisição para empresas de engenharia e consultorias ambientais, com documentação técnica e fiscal para os processos de contratação.
